产品介绍

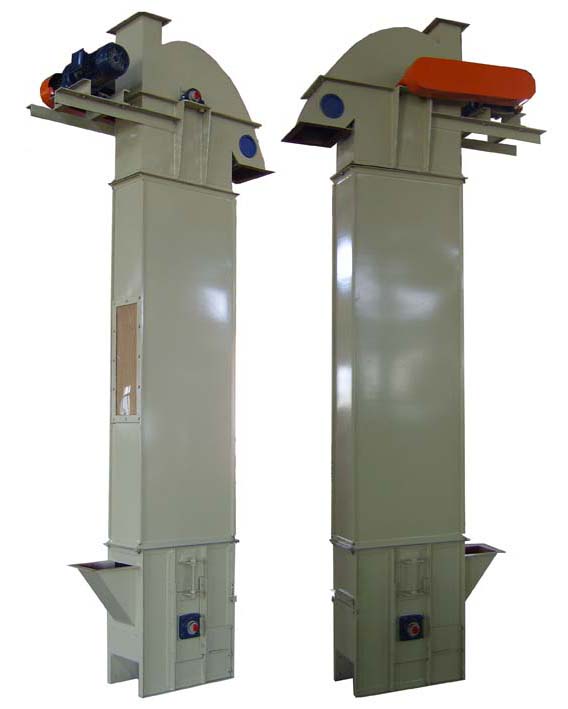

斗式提升机有多种结构形式，根据输送结构的不同，永通已形成两大标准化系列：带式提升机系列（D/TD/TDG ）；环链提升机系列（HL/TH/THG）；各系列斗式提升机的相互配合组成了散体物料的优化提升体系。可分别用于垂直输送粉状、粒状、小块状物料，易碎的和磨琢性物料，广泛应用于建材、化工、冶金、轻工、粮食、矿山等行业。

工作原理：

斗式提升机主要由驱动装置、上部装置、下部装置、输送链或胶带、料斗、中部机壳、张紧装置、安全保护装置构成。



产品介绍：

一、斗式提升机的选型：

作为常用的垂直提升输送设备，一般决定斗式提升机选型取决于以下几个要素：

  1、物料的形态：物料是粉状、颗粒状、小块状还是大块状。

  2、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

  3、 物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，较大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

  4、单位时间内的输送量。



    一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗提机所采用料斗的类型不同，则单位时间内提升的物料输送量是不一样的。斗式提升机最终的输送量是取决于料斗形式、斗速、物料比重、物料性质、料斗数量的一个综合参数。

斗提机选型过程：物料比重→传动方式（斗提型号）→物料性质→卸料方式→料斗形式→该系列斗式提升机的提升量→确定机型。
斗提机的性能参数因输送量及输送高度的变化而改变，故准确的规格型号、输送量、链(带)速、功率等需通过计算确定。用户可通过斗式提升机对应型号的参数表进行初步选型，也可直接向我们提供相关参数，由永通的输送设备工程师帮助您进行方案设计选型。



二、带式斗提机(D/TD/TDG)

2.1 TD型斗式提升机概述

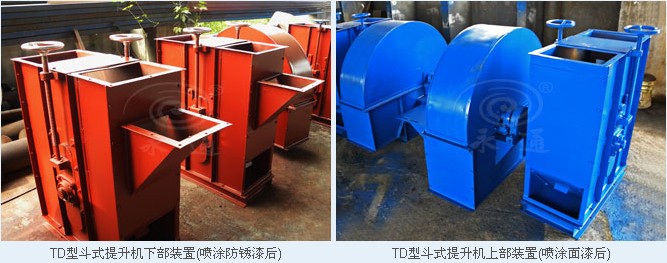

主要结构：TD型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间多段机壳，驱动装置，逆止制动装置等组成；

适用物料：TD斗式提升机适用于垂直输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如粮食、煤、砂、水泥、碎矿石矿粉等。物料温度不超过60℃。

提升高度：最高40m

设计制造标准：JB3926-85《垂直斗式提升机》

装料与泄料：采用挖取式装料或流入式喂料，重力诱导式离心抛射卸料。料斗密集型布置，在物料提升时几乎无回料现象，在喂料、卸料时少有撒落，减少了机械磨损；

料斗形式：4种料斗可选：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。
浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。
深料斗：输送干燥的、松散的、易抛出的物料。如粮食、水泥、矿粉、煤块、石英砂等。

2.2 TD型斗式提升机主要参数

斗提机型号		TDG26/13	TDG36/18	TDG36/23	TDG36/28	TDG48/20	TDG48/23	TDG48/28
输送量m3/h	颗粒	23	43	49	58	59	58	71
	粉料	18	29	31	38	46	41	49
头轮直径(mm)		260	360	360	360	480	480	480
料斗规格(mm)		130 X 110	180 X 125	230 X 125	280 X 125	200 X 125	230 X 125	280 X 125

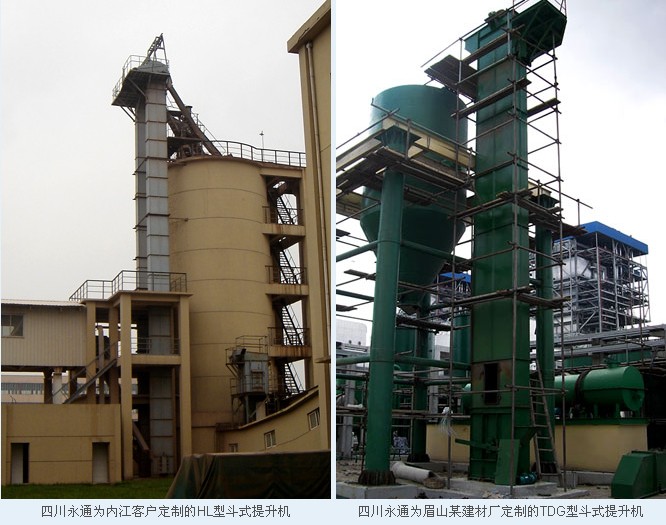

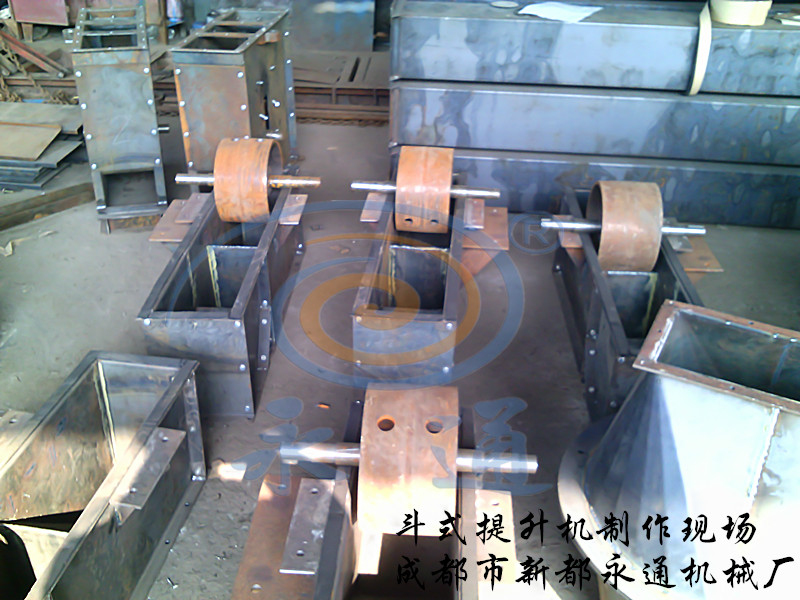

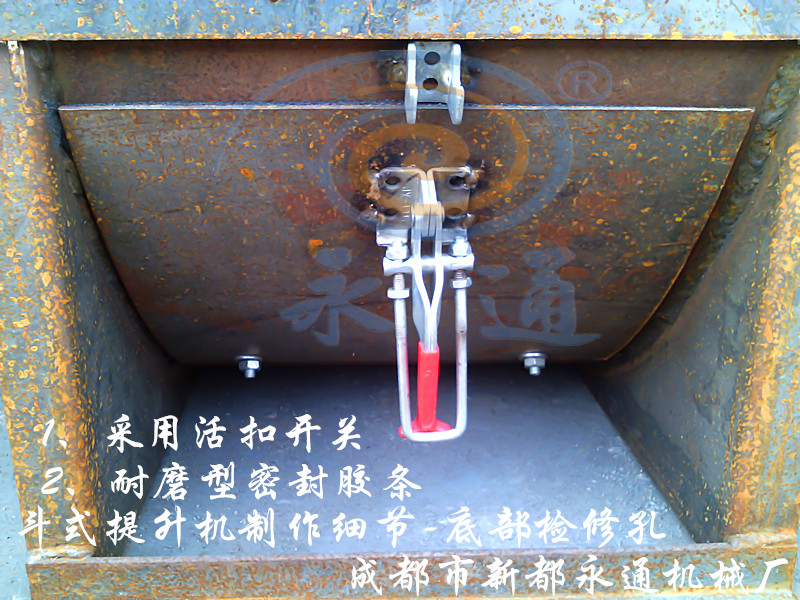

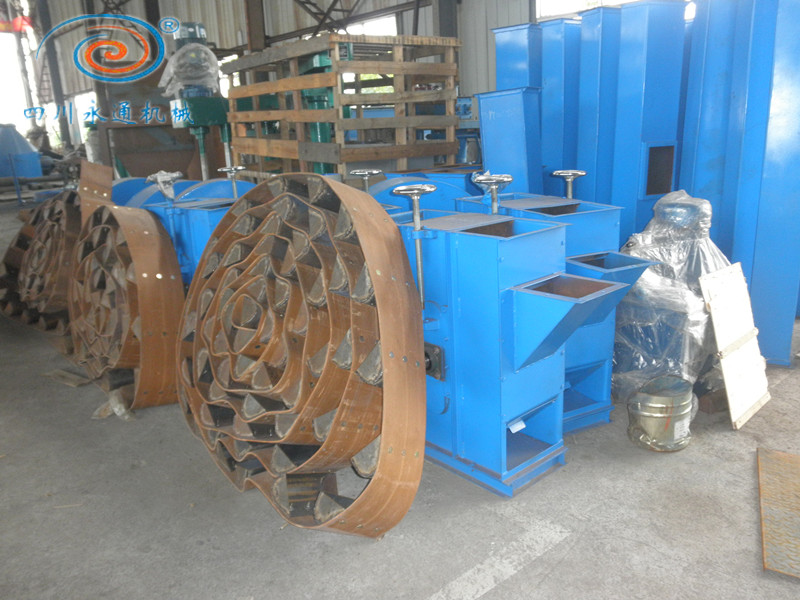

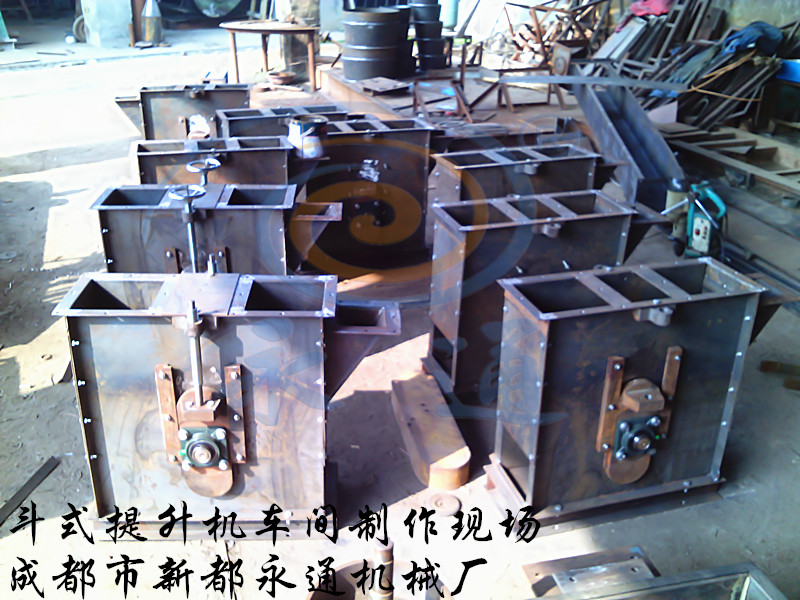

 车间实例图：
